IO-Link Physical Layer Tester

TEConcept hat einen IO-Link Physical Layer Tester (PLT) für Devices zur Durchführung der Physical Layer Tests gemäß der IO-Link Test Spezifikation entwickelt. Der Tester wird über ein externes 48V-Netzteil versorgt, über einen USB-Port gesteuert und bietet einen Standard-M12-Stecker zum Anschluss der zu testenden Geräte. Ein PC-Software-Anwendung fragt die IODD des Prüflings ab und passt die meisten Parameter des Testverfahrens automatisch an die Fähigkeiten des Prüflings an. Die Testfälle werden durch XML-Dateien definiert, auf die der Benutzer Zugriff hat.

Sie wünschen sich eine zuverlässige Prüfung der elektrischen IO-Link Schnittstelle?

Mit dem Physical Layer Tester prüfen Sie Signalpegel, Bit-Timing und Stromaufnahme Ihres IO-Link Devices normkonform und automatisiert.

Produkt-Datenblatt

Funktionsbeschreibung

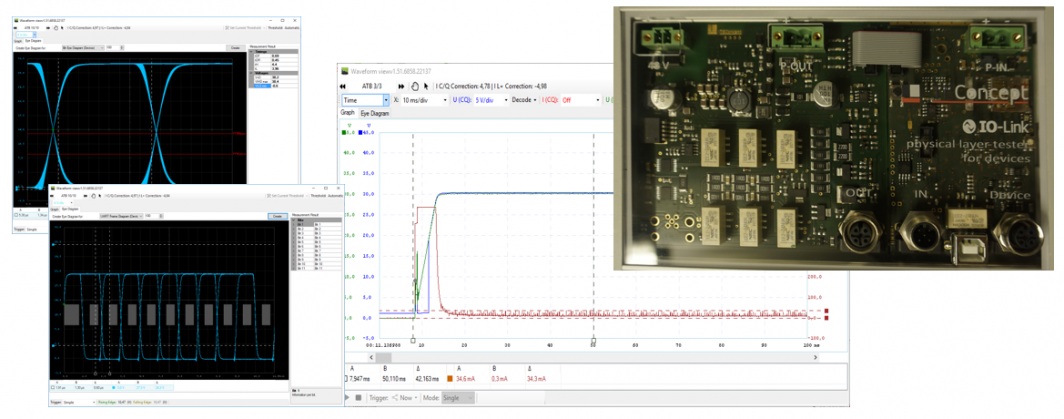

Der PLT basiert auf einem Hochgeschwindigkeits-Mehrkanal-A/D-Wandler, der Spannungen und Ströme sowohl auf der C/Q- als auch auf der L+-Leitung misst. Für jeden Testfall werden spezifische Schnappschüsse von Signalen aufgenommen und gespeichert. Um diese Signale zu erzeugen, enthält der PLT alle notwendigen Elemente, wie z.B. einen IO-Link Master, einstellbare Spannungs- und Stromquellen, Leitungssimulationen usw. Diese Snapshots werden von der PC-Anwendung in einer oszilloskopähnlichen Ansicht visualisiert. Sie müssen halbautomatisch analysiert werden, indem Messungen durch das Bewegen von grafischen Cursorn, die mit Spannungs-, Strom- und Zeitwerten verknüpft sind, vorgenommen werden. Die gemessenen Daten werden in vordefinierte Felder eingegeben/kopiert und für einen automatisch generierten Prüfbericht verwendet.

Eigenschaften des IO-Link Physical Layer Testers

Entspricht der IO-Link-Prüfspezifikation
Benutzerkalibrierung Unterstützung
IODD-Unterstützung
Integrierter IO-Link-Master
Integrierte Leitungssimulation
Halbautomatisches Messverfahren basierend auf aufgezeichneten Wellenformen
SIO – Mode Tests unterstützt
BIT- und UART-Eye-Diagramme
Erstellung von Testberichten (PDF)
Alle Testergebnisse werden in einer nachladbaren Testdatendatei gespeichert

Vorteile des IO-Link Physical Layer Testers

Alle Komponenten zur Durchführung von Physical Layer Tests sind enthalten
Erhebliche Reduzierung von Testaufwand und Testdauer
Automatische Erstellung von Testberichten

Lieferumfang des Physical Layer Testers

Physical Layer Tester
48V-Netzteil, USB-Kabel
Anschlusskabel
Windows-basierte grafische Benutzeroberfläche

Weitere Testsysteme für Ihr IO-Link Device Projekt

Neben dem Physical Layer Test sind für eine vollständige IO-Link Zertifizierung auch der Protokolltest und der EMV-Test erforderlich (Test & Quality IO Link Community). Um dieses Ziel mit möglichst geringem Aufwand zu erreichen, bietet TEConcept weitere Diagnose- & Testtools an, die von Mitgliedern der IO-Link Community direkt für die Ausstellung der benötigten Zertifizierungen verwendet werden können. Für Nicht-Mitglieder übernimmt TEConcept als akkreditiertes IO-Link Competence and Test-Center die Durchführung der Zertifizierungstests.

Kontakt

Für weitere Informationen zum Physical Layer Tester für IO-Link wenden Sie sich bitte über unser Kontaktformular an uns. Unser Team steht Ihnen gern zur Verfügung.
