IO-Link EMV Test Master
Die IO-Link-Spezifikation definiert Verfahren zum Testen der EMV-Robustheit von IO-Link-Geräten, welche durch TEConcepts IO-Link EMV Test Master überprüft werden kann. Unter anderem wird die Empfindlichkeit der IO-Link-Kommunikation von IO-Link-Geräten unter EMV-Bedingungen untersucht. Dies erfordert einen robusten Master, der gegenüber EMV-Rauschen weit weniger empfindlich ist als das zu testende Gerät. Dies wird durch die Trennung des IO-Link-Masters in zwei Teile erreicht: Teil 1 enthält die sensible digitale Logik (µC-Box), Teil 2 den IO-Link-Transceiver (PHY-Box). Beide Teile sind durch eine optische Verbindung mit einer Länge von bis zu 10 m getrennt.
Sie wünschen sich eine zuverlässige Prüfung der EMV-Störfestigkeit Ihres IO-Link Devices?
IO-Link EMV Tester Spezifikationen
- Entspricht der IO-Link-Schnittstellenspezifikation V1.1.2 und der aktuellen IO-Link-Testspezifikation.
- Fehler- und Signalausgabe
- 4 elektrische IO-Link-Port-Konfigurationen
COM1 / 2 Port (gutes Signal)
COM1 / 2 Port (schlechtes Signal)
COM3 Port (gutes Signal)
COM3 Port (schlechtes Signal) - RS232- und USB-Schnittstellen
- Terminalbasierter Steuerbefehlssatz
- Zusätzliche EMV-Test- und Steuerungssoftware mit grafischer Benutzeroberfläche
- Testberichterstellung im PDF-Format
- Kann für den Betrieb als Standard „USB IO-Link Master“ konfiguriert werden
- Firmware-Update wird unterstützt
Vorteile, die Ihnen der IO-Link EMV Test Master bietet
- Empfindliche Teile befinden sich außerhalb der EMV-Kammer
- EMV-Robustheit deutlich besser als erforderlich
Weitere Testsysteme für Ihr IO-Link Device Projekt
Neben dem EMV-Test sind für eine vollständige IO-Link Zertifizierung auch der Protokolltest und der Physical Layer Test erforderlich (Test & Quality IO Link Community). Um dieses Ziel mit möglichst geringem Aufwand zu erreichen, bietet TEConcept weitere Diagnose- & Testtools an, die von Mitgliedern der IO-Link Community direkt für die Ausstellung der benötigten Zertifizierungen verwendet werden können. Für Nicht-Mitglieder übernimmt TEConcept als akkreditiertes IO-Link Competence and Test-Center die Durchführung der Zertifizierungstests.
IO-Link Device Tester
Prüft die Protokollkonformität von IO-Link Devices automatisiert anhand der IO-Link Testspezifikation. Mit IODD-basierter Konfiguration und detaillierten Testberichten — von der IO-Link Community freigegeben für normgerechte Konformitätsprüfungen.
IO-Link Physical Layer Tester
Prüft die elektrische Schnittstelle von IO-Link Devices: Signalpegel, Bit-Timing und Stromaufnahme gemäß IO-Link Spezifikation. Erstellt automatisch ein Protokoll — Voraussetzung für die IO-Link Zertifizierung

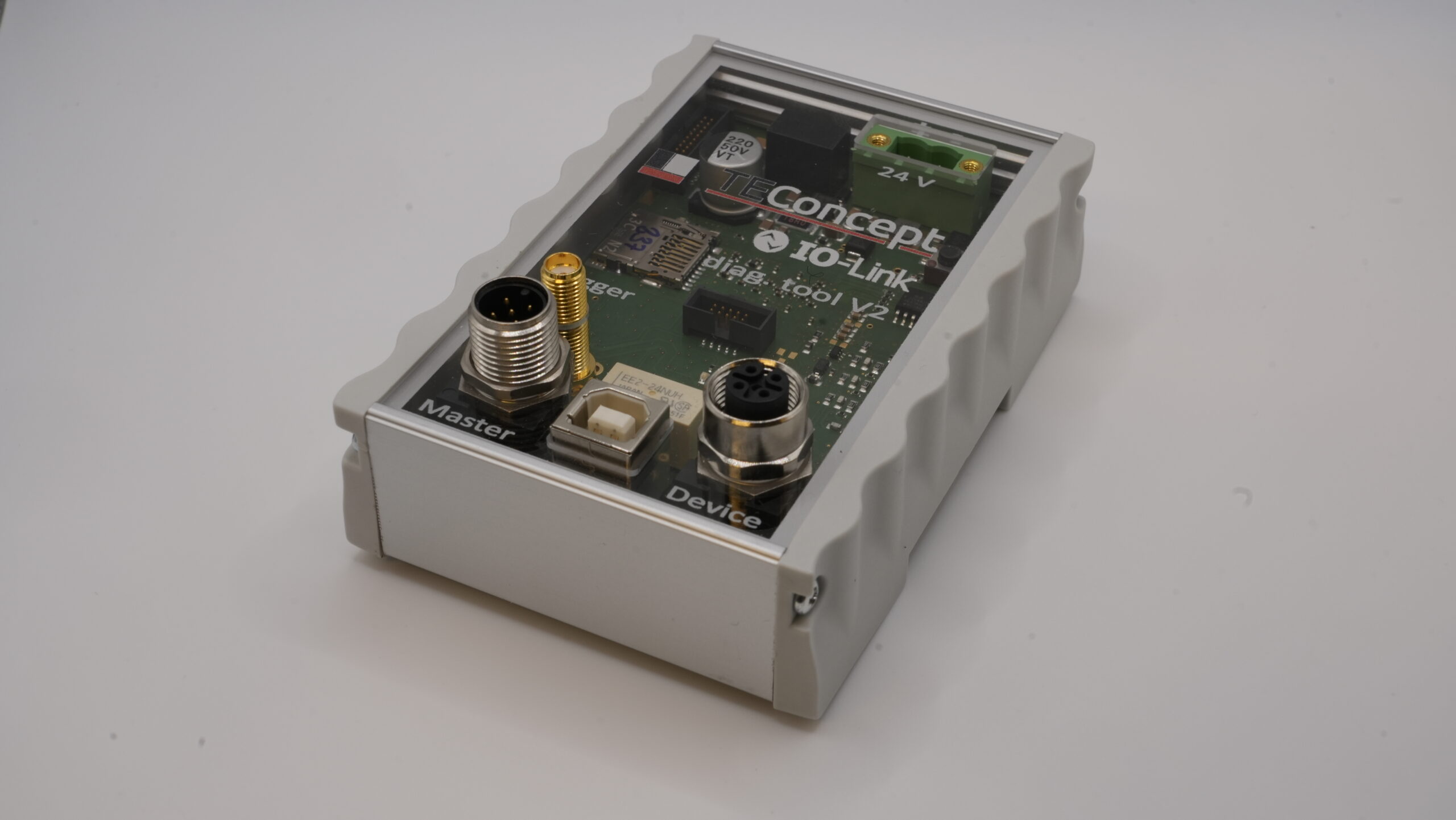

IO-Link Diagnosis Tool
Ermöglicht die Parametrierung, Prozessdatenauswertung und Gerätediagnose von IO-Link Devices direkt am PC — ideal für Inbetriebnahme, Feldeinsatz und technischen Support.
