IO-Link 4-Port Master Modul

Das IO-Link 4-Port Master Modul enthält einen vollständigen IO-Link Master und kann in bestehende Anlagen einfach integriert werden.

Dabei kann das IO-Link Ein-Port Master Modul mit Hilfe einfacher Kommandos über SPI/USB oder UART Schnittstellen angesprochen werden. Die Steuertelegramme orientieren sich an der IO-Link Mastertest Schnittstelle, wie sie in der IO-Link Testspezifikation aufgeführt ist.

Das Modul kann entweder über das TEConcept Control Tool (siehe USB Master) oder über selbst geschriebene Telegramme gesteuert werden. So kann man zum Beispiel eine einmalige komplexe Konfiguration von IO-Link Devices über das PC Tool (via USB) durchführen und die Prozessdaten direkt über SPI oder UART austauschen .

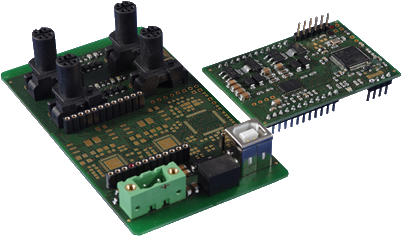

Das IO-Link Master Modul kann auf eine existierende Platine aufgesteckt werden. Für Entwicklungszwecke ist ein Basisboard mit verschiedenen Schnittstellen verfügbar.

Auf Anfrage entwickeln wir maßgeschneiderte Applikationen für den 4-Port Master, mit dessen Hilfe kleine und preisgünstige Spezialsteuerungen aufgebaut werden können.

Sie möchten IO-Link-Master-Funktionalität direkt in Ihre Hardware integrieren?

Unsere Master Module liefern vollständig getestete, IO-Link-konforme Master-Funktionalität auf kompaktem PCB-Format — kommunizierend über SPI oder UART, ready für den OEM-Serieneinsatz.

Produkt-Datenblatt

IO-Link 4-Port Master Modul Eigenschaften

Kompatibel zur V1.1 IO-Link Spezifikation
IO-Link V1.1 kompatiler Stack
IO-Link Transceiver mit Schutzbeschaltung integriert
L+ Versorgungsspannung für Device ist schaltbar
SPI / UART Schnittstelle zur einfachen Steuerung des Masters
USB Schnittstelle für Ansteuerung des Master mit Hilfe des TEConcept PC control tools
Dimension: 59mm x 33 mm

IO-Link 4-Port Master Modul Basic-Board Features

24V Versorgungsspannungsanschluss
DB-9 Stecker für serielle Schnittstelle
Versorgungsspannungserzeugung für IO-Link Master Modul
M12-IO-Link Stecker

Typische Anwendungen für das 4-Port Master Modul

Nahtlose Integration von IO-Link Geräten in Maschinensteuerung ohne SPS.
Aufbau einfacher Steuerungen mit IO-Link Sensoren und Aktoren.

Vorteile des 4-Port Master Moduls

Reduzierter Entwicklungsaufwand
Konformer IO-Link Master Stack im Modul integriert
Einfache Ansteuerung

IO-Link Master Modul, IO-Link USB-C Master oder IO-Link Master Stack?

Alle drei Lösungen bieten IO-Link-Master-Funktionalität — unterscheiden sich aber im Einsatzszenario grundlegend.

Der USB-C Master ist für den PC-gestützten Einsatz in Entwicklung und Service konzipiert: er wird direkt über USB-C betrieben, benötigt keine externe Stromversorgung und kommt mit einer vollständigen Windows-GUI. Das IO-Link Master Modul hingegen ist eine kompakte PCB-Einheit für die direkte Integration in eigene Hardware — es kommuniziert über SPI oder UART mit dem Host-System und ist auf den OEM-Einsatz in der Serie ausgelegt. Der IO-Link Master Stack geht einen Schritt weiter: Er ist keine Hardware, sondern eine lizenzierbare Software-Komponente, die IO-Link-Master-Funktionalität direkt in eine eigene Host-Plattform integriert — etwa in ein Gateway, eine SPS oder ein eingebettetes System. Damit ermöglicht er maximale Flexibilität bei der Hardware-Wahl, erfordert aber entsprechende Entwicklungsressourcen für die Integration.

Für Entwicklung, Test und Service im Labor oder Feld ist der USB-C Master die richtige Wahl. Geht ein Produkt in Serie, bieten sich je nach Ansatz das Master Modul als fertige Hardware-Komponente oder der Master Stack als Software-Integration an.
