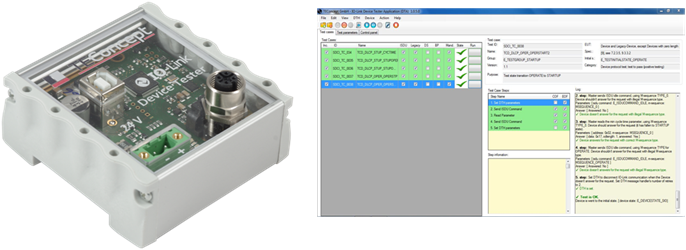

IO-Link Device Tester
Der TEConcept IO-Link Device Tester ist von der IO-Link Arbeitsgruppe Qualität begutachtet und empfohlen worden. Das Testsystem führt weitgehend automatisch alle Protokolltests durch. Neben der Device IODD sind nur noch wenige manuelle Einstellungen für die Durchführung des Protokolltests erforderlich, der im wesentlichen selbständig abläuft.
Als Bedingung für die Nutzung der Wort- und Bildmarke IO-Link verlangt die IO-Link Gemeinschaft, dass jeder Hersteller, der ein IO-Link Gerät auf den Markt bringt, eine Herstellererklärung abgibt, in der er die erfolgreiche Durchführung der vorgeschriebenen Konformitätstests bestätigt.
Insbesondere die Protokolltests sind sehr aufwändig und können praktisch nicht ohne ein entsprechendes Testgerät durchgeführt werden.
Versorgt wird der Device Tester mit 24V Gleichspannung und das Device wird über einen M12 Stecker angeschlossen. Die Ansteuerung erfolgt mit Hilfe einer PC Software.
Die Tests selbst werden durch mitgelieferte XML-Dateien festgelegt. Anwender können eigene Tests, wie Bereichschecks für Parameter hinzufügen.
Sie wünschen sich eine normkonforme Protokollprüfung Ihres IO-Link Devices?
Hardware Eigenschaften - IO-Link Device Tester
- Konform zur IO-Link Test Spezifikation
- Empfohlen durch die IO-Link Arbeitsgruppe Qualität
- Externe 24V/300mA Stromversorgung
- M12 IO-Link Master Stecker
- Hutschienenklemmenanschluss
- USB-Steuerung
- Erweiterbar durch eigene Testfälle
- Unterstützt IO-Link Profile (Firmware Update, BLOB Transfer, etc… )
IO-Link Device Tester PC Software
- Grafische Oberfläche
- Erstellen von Test-Reports im PDF-Format
- Auswahlmöglichkeiten für Testfälle
- Schritt-für-Schritt Testreport
- Hex-Mitschnitt der IO-Link Kommunikation
- Exportfunktion für Kommunikationsmitschnitte
- Umschaltmöglichkeit auf Standard IO-Link 1-Port USB-C Master
- Abspeichern und Wiederherstellung eines Projektzustands
- Firmware Update
Weitere Testsysteme für Ihr IO-Link Device Projekt
Neben dem Protokoll Test sind für eine vollständige IO-Link Zertifizierung auch der Physical Layer Test und der EMV-Test erforderlich (Test & Quality IO Link Community). Um dieses Ziel mit möglichst geringem Aufwand zu erreichen, bietet TEConcept weitere Diagnose- & Testtools an, die von Mitgliedern der IO-Link Community direkt für die Ausstellung der benötigten Zertifizierungen verwendet werden können. Für Nicht-Mitglieder übernimmt TEConcept als akkreditiertes IO-Link Competence and Test-Center die Durchführung der Zertifizierungstests.
IO-Link Physical Layer Tester
Prüft die elektrische Schnittstelle von IO-Link Devices: Signalpegel, Bit-Timing und Stromaufnahme gemäß IO-Link Spezifikation. Erstellt automatisch ein Protokoll — Voraussetzung für die IO-Link Zertifizierung.
IO-Link EMV Test Master
Unterstützt die EMV-Konformitätsprüfung von IO-Link Devices und stellt sicher, dass Geräte auch in industriellen Umgebungen störungsfrei betrieben werden können.
IO-Link Diagnosis Tool
Ermöglicht die Parametrierung, Prozessdatenauswertung und Gerätediagnose von IO-Link Devices direkt am PC — ideal für Inbetriebnahme, Feldeinsatz und technischen Support.
