IO-Link Master Stack

Wer ein IO-Link-fähiges Automatisierungssystem, eine SPS oder ein Feldgerät mit Master-Funktion entwickelt, steht vor der Aufgabe, den bidirektionalen Kommunikationsstandard IO-Link™ (IEC 61131-9) vollständig zu implementieren — mit allen Diensten, die die aktuelle IO-Link Spezifikation vorschreibt: Prozessdaten, ISDUs, Events, Datenhaltung und Interleaved Mode. Der IO-Link Master Stack von TEConcept übernimmt diese gesamte Protokollschicht als fertige, normkonforme Softwarekomponente. Hersteller von Automatisierungssystemen und Maschinenbauern erhalten damit ein erprobtes Fundament, das auf einer Vielzahl von Mikrocontrollern und IO-Link ASICs führender Halbleiterhersteller läuft — und das die Integration von IO-Link Sensoren und Aktoren in bestehende Systemumgebungen erheblich beschleunigt. Statt das Protokoll von Grund auf zu entwickeln, konzentrieren sich Ihre Ingenieure auf das, was Ihr System auszeichnet.

Produkt-Datenblatt

Sie möchten unseren IO-Link Master Stack testen?

Unsere Partner bieten kostengünstige IO-Link Entwicklerkits mit unserem IO-Link Master Stack an und auch wir stellen unsere IO-Link Master Module für erste Schritte zur Verfügung!
Jetzt Kontakt aufnehmen

Eigenschaften IO-Link Master Stack

  • Entspricht der aktuellen IO-Link Schnittstellen Spezifikation V1.1.5
  • Multi-Port Support. Die maximale Port zahl ist nur Ressourcen limitiert.
  • Minimale Zyklus Zeiten:
    • 0,4ms @ 230,4 kBaud
    • 2,3ms @ 38,4 kBaud
    • 18ms@ 4,8 kBaud
  • Prozessorlast max. 20MHz/Port (COM3)
  • Kontroll- und Test-API
  • IO-Link SMI API Unterstützung gemäß v1.1.3 Spezifikation (erweiterte Fieldnet-Mapping-Unterstützung mit unserer TSTL-API)

Implementierung

Die IO-Link Master Stack Firmware bietet Vollzugriff auf alle Eigenschaften und Dienste, wie sie in der IO-Link Interface Spezifikation V1.1.2 festgelegt wurden. Dies beinhaltet die Unterstützung von ISDUs, Events, der Datenhaltung und dem Interleaved Mode. Bitte beachten Sie:

  • Ein Echtzeitbetriebssystem ist erforderlich. Das Echtzeitbetriebssystem wird über eine Abstraktionsebene angesprochen, so dass die Unterstützung mehrerer Echtzeitbetriebssysteme möglich ist. Aktuell werden FREERTOS, OpenRTOS, EmBOS und Keil RTX unterstützt.

Vom IO-Link Master Stack unterstützte Prozessoren und ASICs

Unsere flexible Stackstruktur erlaubt die einfache Portierung auf unterschiedliche Plattformen. Sollte der gewünschte Prozessor bzw. das gewünschte ASIC in den obigen Listen noch nicht auftauchen, sind wir gerne bereit eine neue Portierung durchzuführen. Kontaktieren Sie dazu bitte unser Support-Team.

Beispiele für bestehende MCUs

  • STM32F1, STM32F3, STM32F4 & STM32F7
  • STM32G0
  • STM32H7
  • STM32L4
  • RA4M2
  • RL78
  • RX231

Asix:

  • AX58400

Silicon Labs:

  • EFR32MG24

Beispiele für bestehende IO-Link ASICs:

  • L6360
  • LTC2874
  • MAX14819
  • MAX14824
  • CCE4510
  • CCE4511
  • ZIOL2401
  • TIOL112

Vom IO-Link Master Stack unterstützte Compiler / Entwicklungsumgebungen

  • KEIL-MDK
  • IAR Toolchain
  • Eclipse/GNU-GCC Toolchain / NXP LPCXpresso

Lizenz Informationen zum IO-Link Master Stack und Lieferumfang

  • Entwicklungslizenz, einschließlich des kompletten Quelltexts
  • Fertigungslizenz
  • Portierung auf Zielhardware
  • Dokumentation, Installationshandbuch und Beschreibung der Portierung
  • API Schnittstellendokumentation
  • Beispielapplikation
  • Compiler & Linker Beispiel-Setup
  • IO-Link Konfigurationssoftware mit IODD Interpreter für Inbetriebnahmetests

Bitte kontaktieren Sie unsere Vertriebsabteilung für weitere Details zur Lizenzierung, dem Lieferumfang und der praxisorientierten Projektumsetzung.

Zusatzangebote zum IO-Link Master Stack

  • Entwicklungsplattformen
  • Software/Hardware Entwicklungsunterstützung
  • Konformitätstests (mit TEConcept Master Tester)

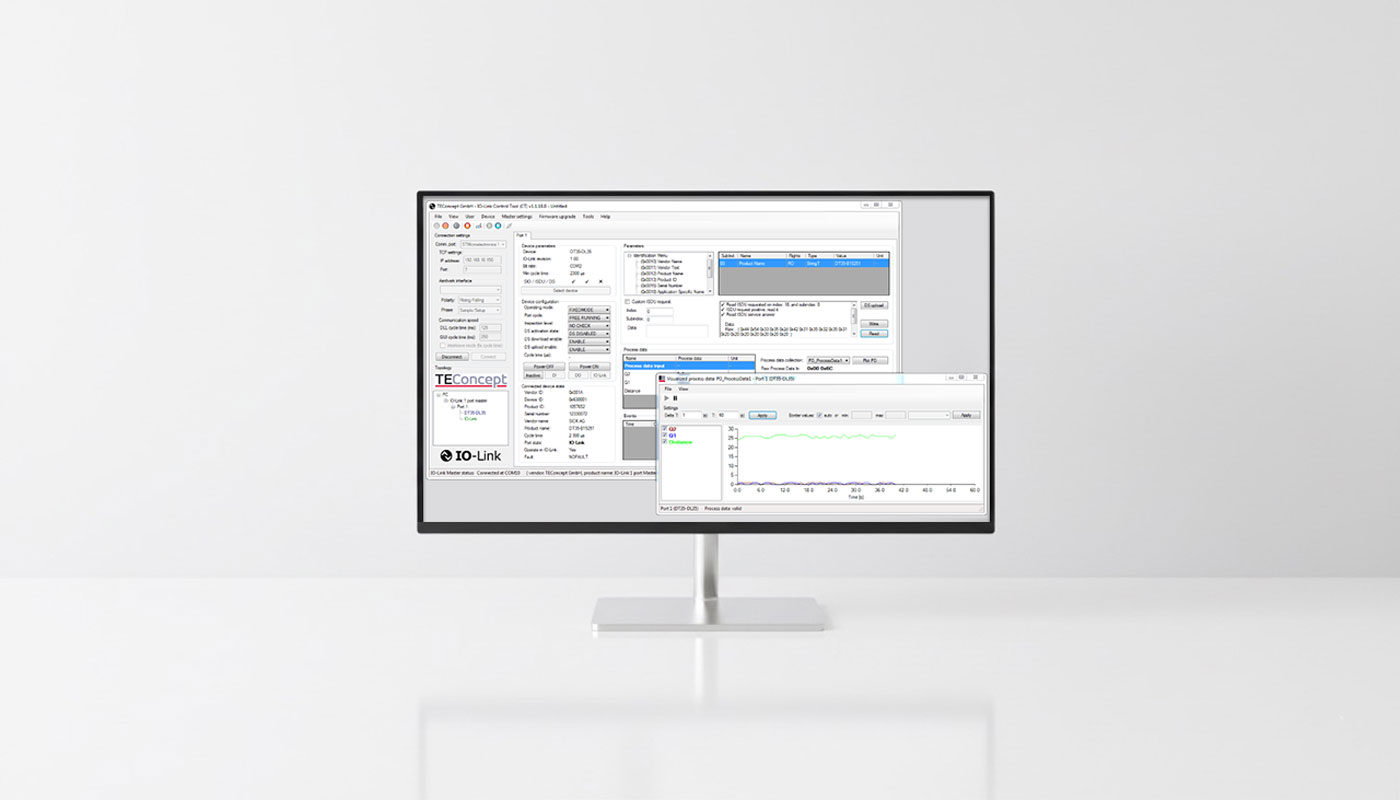

TEConcept IO-Link Control Tool Software

Control Tool Software

Eine Control Tool Software (CT) für die Steuerung des Stacks über einen PC erleichtert die Integration des Stack in die Kundenapplikation und bietet einfache Test- und Vergleichsmöglichkeiten der Stackfunktionalität.

Kontakt aufnehmen
TEConcept IO-Link 1-Port USB-C Master

1-Port USB-C Master

Der IO-Link 1-Port USB-C Master ist das kompakte Entwicklungs- und Servicewerkzeug für Engineers, die IO-Link Sensoren und Aktoren direkt vom PC aus parametrieren, analysieren und testen möchten — ohne SPS, ohne externe Stromversorgung. Per USB-C angeschlossen, stellt er eine vollständige Masterverbindung bereit und liefert über die mitgelieferte Windows-GUI (Control Tool) sofortigen Zugriff auf Prozessdaten, Parameter und Geräteereignisse.

TEConcept IO-Link 1-Port Master Modul

1-Port Master Modul

Auf einer minimalen Fläche von nur 43 mm x 33 mm bietet dieses Modul einen integrierten Transceiver sowie einen vollwertigen V1.1.4 Master Stack. Die Kommunikation mit Ihrer Hardware erfolgt unkompliziert über einfache Telegramme via SPI- oder UART-Schnittstellen. Für eine einfache Offline-Konfiguration steht zudem ein integrierter USB-Anschluss für das TEConcept Control Tool zur Verfügung.

TEConcept IO-Link 4-Port-Master Module

4-Port Master Modul

Für umfassendere Anforderungen stellt dieses Modul auf 59 mm x 39 mm vier vollständig getestete, IO-Link-konforme Ports bereit. Es ermöglicht den direkten Zugriff auf Prozessdaten und Diagnoseinformationen von bis zu vier Geräten gleichzeitig. Optional bieten wir für dieses Modul kundenspezifische Anpassungen der Applikationssoftware an, um kostengünstige Stand-alone-Systeme im Sinne einer Mini-SPS zu realisieren.

Kontakt

Für technische Details, individuelle Beratung oder den Start Ihres IO-Link-Projekts kontaktieren Sie uns. Wir unterstützen Sie bei der Auswahl der passenden Lösung.
